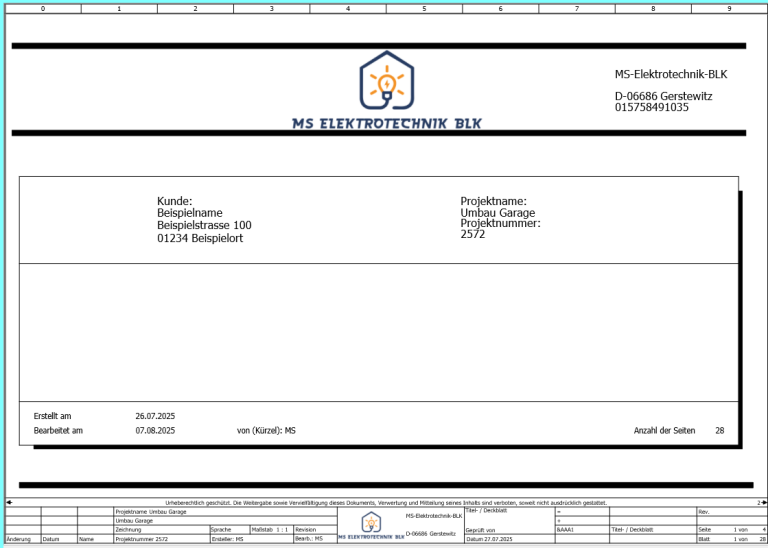

Titel/ Deckblatt
Das Titel- bzw. Deckblatt eines Projekts erfüllt mehrere wichtige Funktionen und ist ein wesentlicher Bestandteil jeder professionellen Elektrodokumentation.
Es bietet auf einen Blick alle relevanten Informationen zum Projekt und dient als zentrale Referenz für alle Projektbeteiligten.

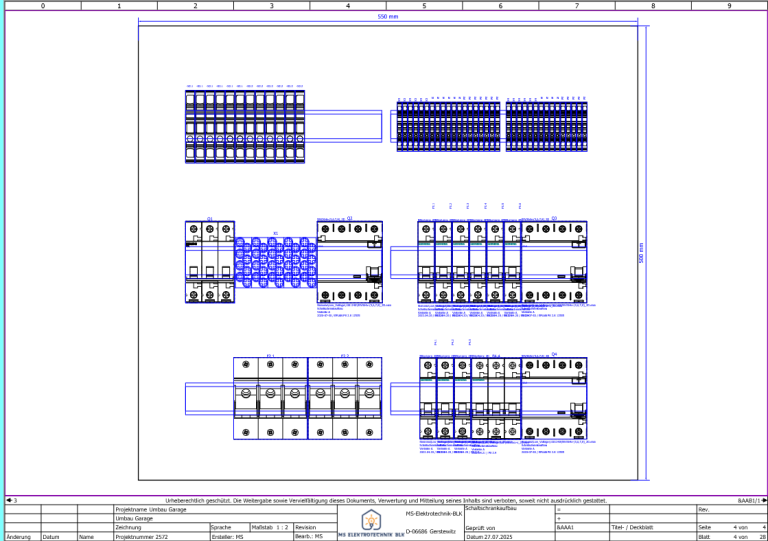

2D Schaltschrankaufbau
Der 2D-Schaltschrankaufbau bietet eine präzise und effiziente Möglichkeit zur Planung und Darstellung der realen Anordnung von Betriebsmitteln im Schaltschrank. Durch die maßstabsgetreue Platzierung von Komponenten auf der Montageplatte ermöglicht diese Ansicht eine optimale Raumausnutzung und unterstützt die normgerechte Verdrahtung.
Die detaillierte Darstellung im 2D-Aufbau erleichtert außerdem die spätere Fertigung, Montage und Wartung, da Monteure und Techniker eine klare und verständliche Vorlage erhalten.

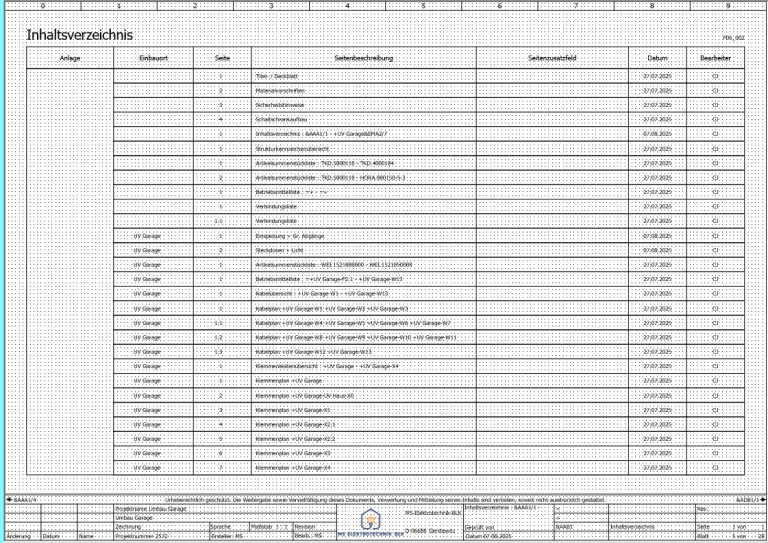

Inhaltsverzeichnis
Das Inhaltsverzeichnis ist ein zentrales Navigationselement innerhalb einer elektrotechnischen Dokumentation. Es bietet dem Benutzer einen schnellen Überblick über den gesamten Projektaufbau und listet alle relevanten Seiten, wie Schaltpläne, Klemmenpläne, Stücklisten oder Stromlaufpläne, strukturiert auf. Besonders bei umfangreichen Projekten ist das Inhaltsverzeichnis unerlässlich, um gezielt und effizient zu bestimmten Zeichnungen oder Bereichen zu springen.

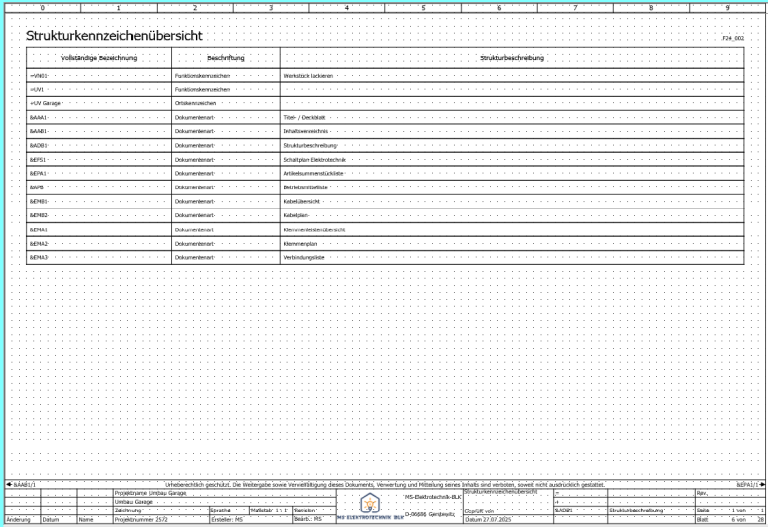

Strukturkennzeichen-
übersicht
Die Strukturkennzeichenübersicht ist ein zentrales Werkzeug zur Organisation und Strukturierung eines Projekts. Sie dient dazu, die verschiedenen Anlagenkennzeichnungen (AKZ) nach örtlicher, funktionaler und produktspezifischer Gliederung übersichtlich darzustellen.

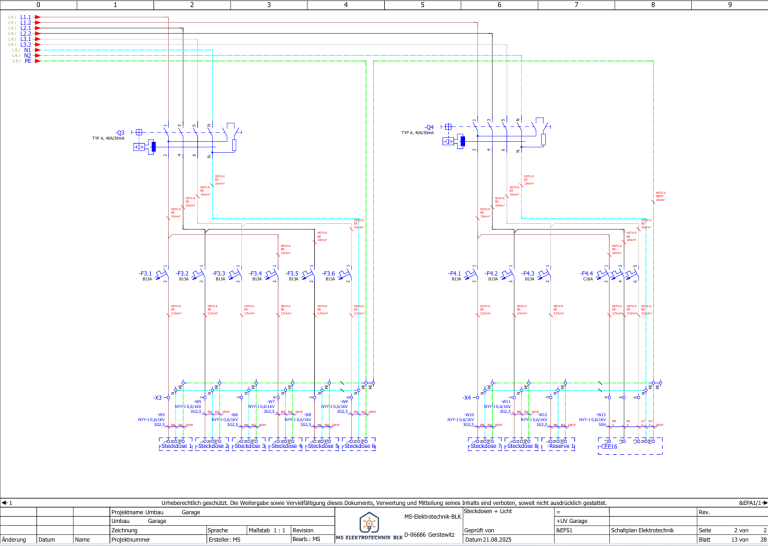

Schaltplan
Die Schaltplanerstellung
bietet eine professionelle und effiziente Möglichkeit, elektrotechnische Anlagen digital zu planen und zu dokumentieren. Mit EPLAN können Schaltpläne normgerecht, übersichtlich und fehlerfrei erstellt werden – das spart Zeit und reduziert Planungsfehler erheblich..

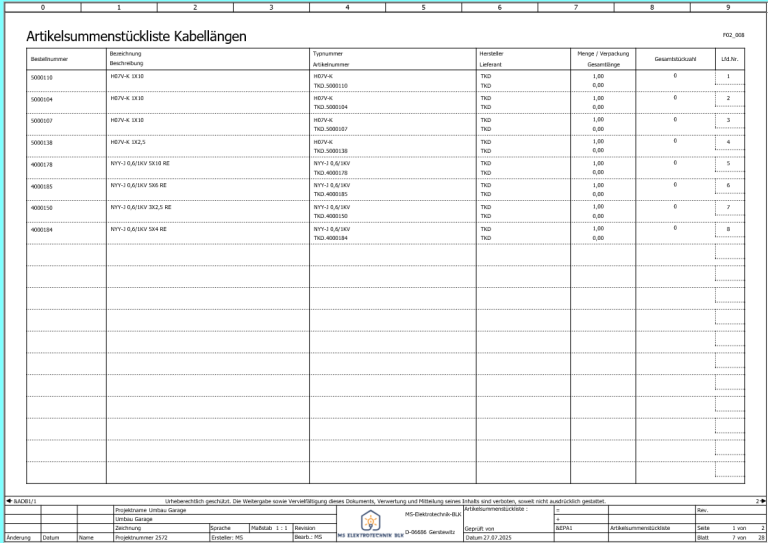

Artikelsummen-
stückliste
Die Artikelsummenstückliste
ist ein äußerst nützliches Werkzeug, um den Überblick über alle im Projekt verwendeten Bauteile und Artikel zu behalten. Sie bietet eine strukturierte Zusammenfassung sämtlicher Artikelpositionen, die im Schaltplan oder Schaltschrankaufbau verbaut sind.

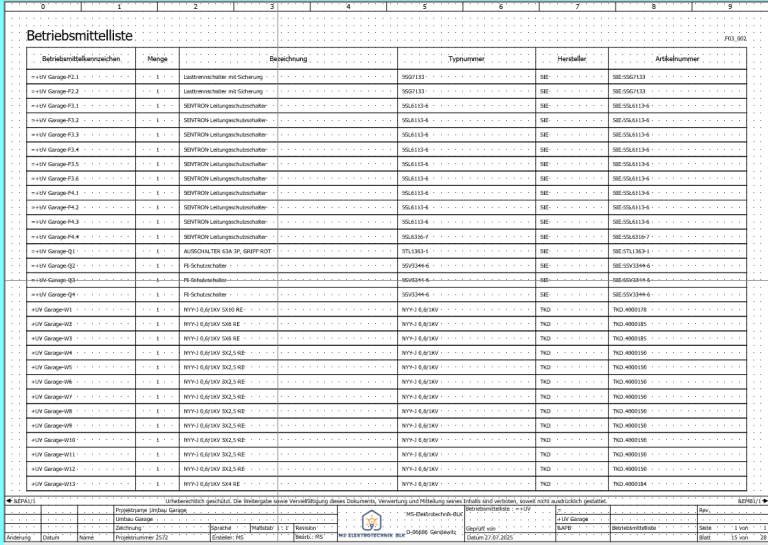

Betriebsmittelliste
Die Betriebsmittelliste ist ein zentrales Werkzeug für die strukturierte Planung und Dokumentation aller verwendeten Betriebsmittel innerhalb eines Projekts. Sie bietet einen vollständigen Überblick über sämtliche im Schaltplan erfassten Komponenten – von Schützen, Relais und Sicherungen bis hin zu Steuerungen, Sensoren oder Motoren.

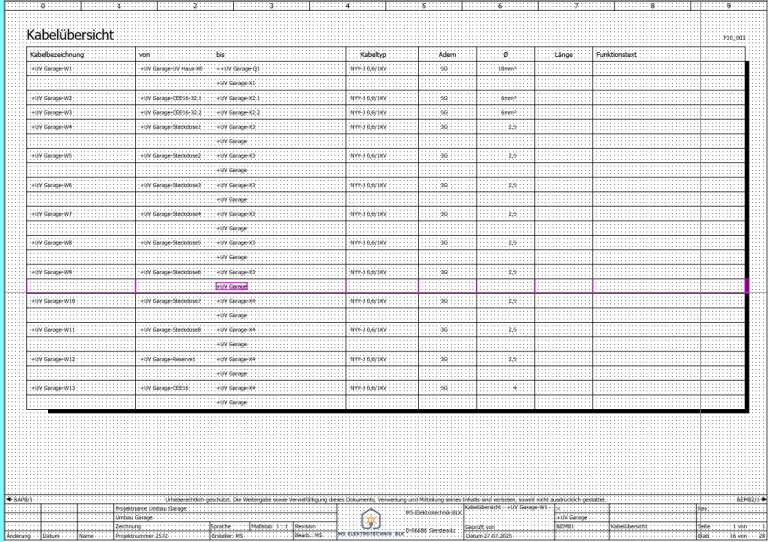

Kabelübersicht
Die Kabelübersicht
ist ein zentrales Werkzeug für die strukturierte Planung und Dokumentation von Kabelverbindungen innerhalb eines Projekts. Sie bietet eine vollständige, tabellarische Darstellung aller im Projekt eingesetzten Kabel inklusive wichtiger Informationen wie Kabellänge, Querschnitt, Adernanzahl, Quelle, Ziel sowie der verwendeten Kabelart

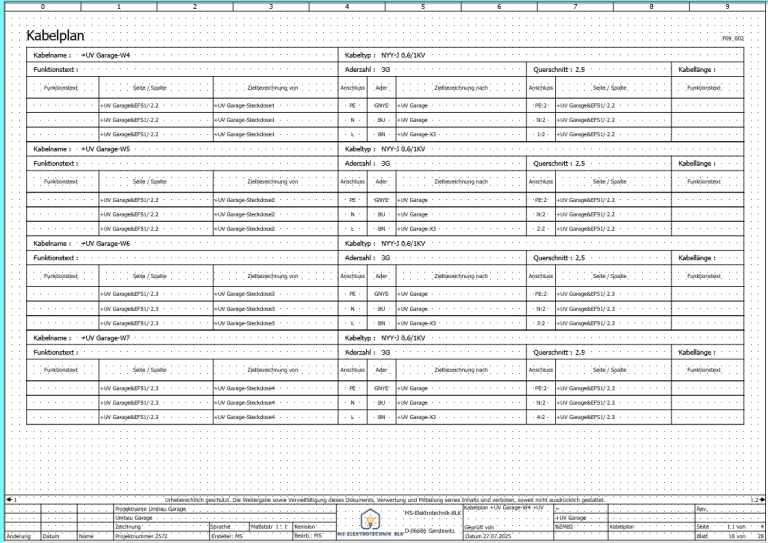

Kabelplan
Der Kabelplan ist ein zentrales Werkzeug für die strukturierte und effiziente Planung von elektrischen Verbindungen innerhalb eines Projekts. Er bietet eine übersichtliche Darstellung aller Kabelverbindungen zwischen Schaltschränken, Maschinen und Anlagenkomponenten. Dabei werden nicht nur Kabellängen, Querschnitte und Typen dokumentiert, sondern auch Start- und Zielgeräte sowie deren Anschlussbezeichnungen exakt angegeben.

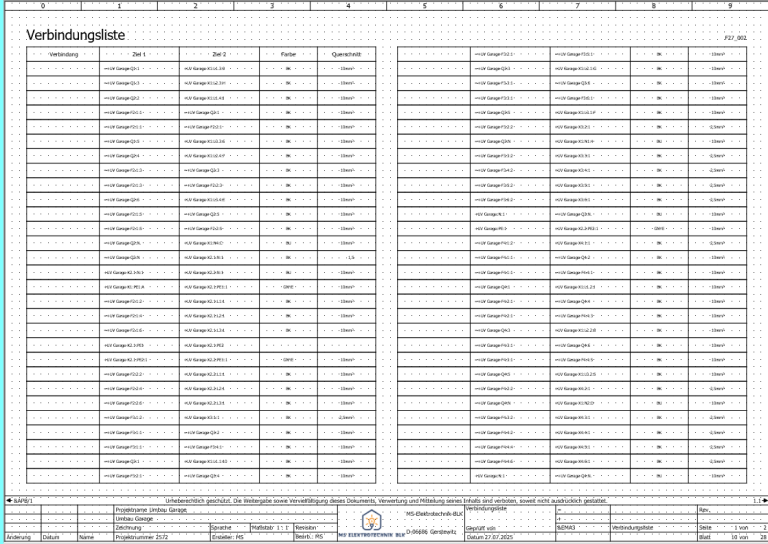

Verbindungsliste
Die Verbindungsliste ist ein zentrales Auswertungsdokument, das alle elektrischen Verbindungen eines Projekts übersichtlich darstellt. Sie zeigt detailliert, welche Betriebsmittel wie miteinander verdrahtet sind – inklusive Adernummern, Kabelfarben, Querschnitten, Steckverbindungen und Zielinformationen.

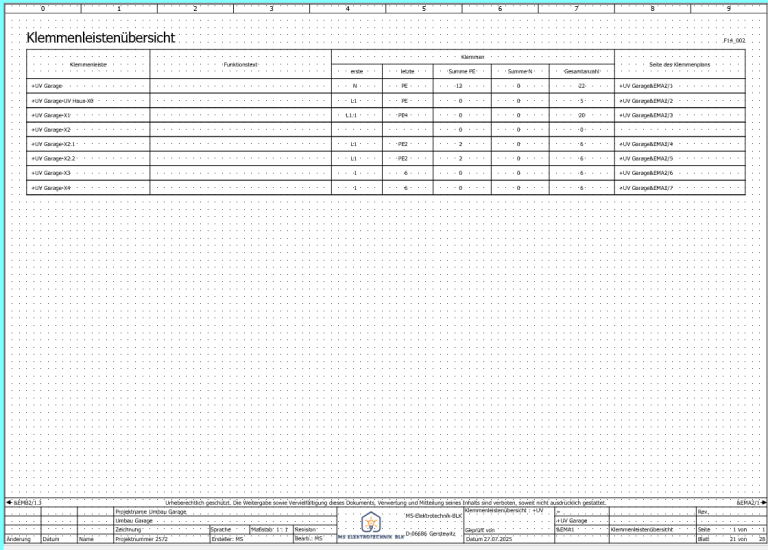

Klemmleistenübersicht
Die Klemmleistenübersicht bietet eine strukturierte Darstellung aller verwendeten Klemmen in einem Projekt. Sie zeigt detailliert auf, welche Adern auf welchen Klemmen aufgelegt sind, welche Querverbindungen bestehen und wie die Verdrahtung innerhalb von Klemmleisten organisiert ist. Dies erleichtert die Planung, Kontrolle und Dokumentation erheblich.

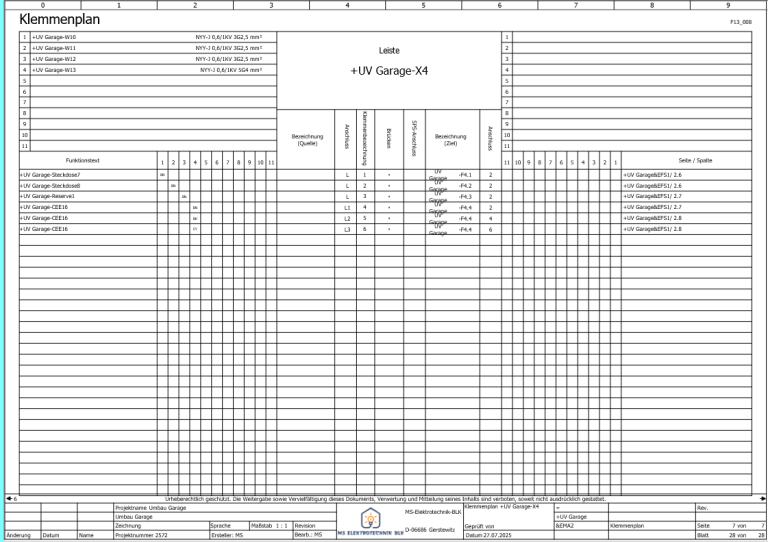

Klemmenplan
Der Klemmenplan ist ein wesentliches Element zur strukturierten und effizienten Planung von elektrischen Verbindungen in Schaltschränken und Anlagen. Er bietet eine detaillierte Übersicht über alle verwendeten Klemmen, deren Bezeichnungen, Zuordnungen, Anschlussarten sowie die angeschlossenen Adern.
